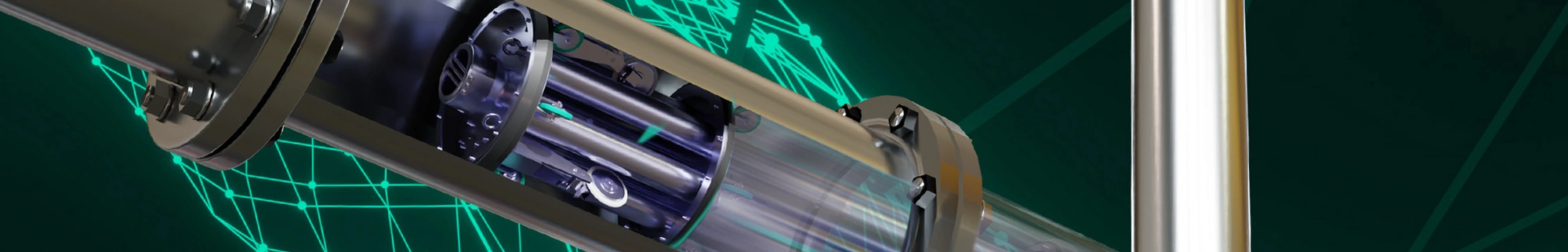

FFTmetrology Pipeline Inspection Gauge (PIG) Besonderheit des Lecksuchmolches
FUNKTIONSWEISE DES LECKSUCHMOLCHES
Der universelle Lecksuchmolch dedektiert frühzeitig schleichende Leckagen und ermittelt ihre genaue Position in Erdölpipelines. Erdölpipelines verlaufen in der Regel unterirdisch, und die austretende Menge an Öl ist bei schleichenden Lecks oft so gering, dass herkömmliche Methoden zur Leckageerkennung versagen. Diese Art von Leckagen stellt ein erhebliches Problem dar, da sie über Jahre hinweg unentdeckt bleiben können.
Abhilfe schafft hier der Einsatz des FFTmetrology Pipeline Inspection Gauge (PIG). Dieses Inspektionssystem nutzt ein integriertes Hydrofon, um die von schleichenden Leckagen erzeugten Ultraschallsignale im Frequenzbereich von 20 bis 40 kHz aufzunehmen und zu analysieren. Die Bestimmung der Leckposition erfolgt über drei Odometerräder, die eine präzise Längenerfassung innerhalb der Pipeline ermöglichen. Auf diese Weise können selbst kleinste Undichtigkeiten zuverlässig erkannt und lokalisiert werden.
HINTERGRUND DER REGELUNG DURCH DEN TÜV SÜD
Viermal im Jahr führt der TÜV Süd eine eingehende Überprüfung der Pipelines durch, bekannt als der DD-Test (Differenz-Druck-Test). Dabei wird der Druck in der Pipeline schrittweise bis zum Maximum erhöht, während bestimmte Streckenschieber geschlossen werden. So können die einzelnen Abschnitte der Leitung auf eventuelle Druckverluste geprüft werden. Dieser Test stellt sicher, dass Leckagen frühzeitig erkannt, dokumentiert und behoben werden. Auf diese Weise wird verhindert, dass beispielsweise Öl aus der Pipeline in die Umwelt gelangt. Der DD-Test dauert etwa eine Woche und erfordert eine temporäre Stilllegung der Pipeline, während in dieser Zeit kein Öl transportiert wird.
VORTEIL EINES LECKSUCHMOLCHES
Wenn der Pipelinebetreiber jedoch jeden Monat einen Molchlauf erfolgreich durchführt und damit den Nachweis der Dichtigkeit der Pipeline an den TÜV Süd übermitteln kann, reduziert sich die Anzahl von durchzuführenden DD-Tests von 4-mal auf 1-mal pro Jahr. Dadurch kann der Stillstand der Pipeline vermieden werden.
Vorteile von unserem FFTmetrology Pipeline Inspection Gauge Nahtloses Einfügen des Lecksuchmolchs in Ihren Produktionsprozess.
Qualität
Speicherkapazität
hohe Stabilität
Robust und wartungsfreundlich
Varianten des FFTmetrology Pipeline Inspection Gauge Der Lecksuchmolch und seine technischen Spezifikationen
Pumpgeschwindigkeit
0,5 - 6 Meter pro Sekunde
Laufzeit
<= 6 Wochen
Bildverarbeitung und Sensorik, die begeistert. Wir freuen uns, mit Ihnen in Kontakt zu treten:
Senden Sie uns Ihre Konzeptidee, Ihren Automatisierungswunsch oder eine Beschreibung Ihres Prozesses für Bildverarbeitung oder Sensorik, bei dem wir Sie unterstützen dürfen. Wir freuen uns, Ihnen unser standardisiertes Portfolio vorzustellen, aber auch gemeinsam mit Ihnen neue Lösungen zu entwickeln.
Ihr FFTmetrology Ansprechpartner:
