FFThemtec Roller Cleaner Fakten
Zum Schutz vor Korrosion wird im Rollfalzprozess häufig Klebstoff eingesetzt. Tritt der Klebstoff am Ende der Falzverbindung aus kommt es zur Verschmutzung der Falzrollen. Wie oft die Rollen gereinigt werden müssen, hängt davon ab, in welchem Umweld diese Arbeiten. In einem Bereich mit viel Staub und Schmutz erleichtert der Roller Cleaner die Arbeit.
Vorteile des FFThemtec Roller Cleaner Nahtloses Einfügen in ihren Produktionsprozess.
Qualitätssteigerung
Automatisch
Störungsfrei
minimaler Flächenbedarf
Funktionsablauf des FFThemtec Roller Cleaner Einfache Säuberung in 4 Schritten
Schritt 1

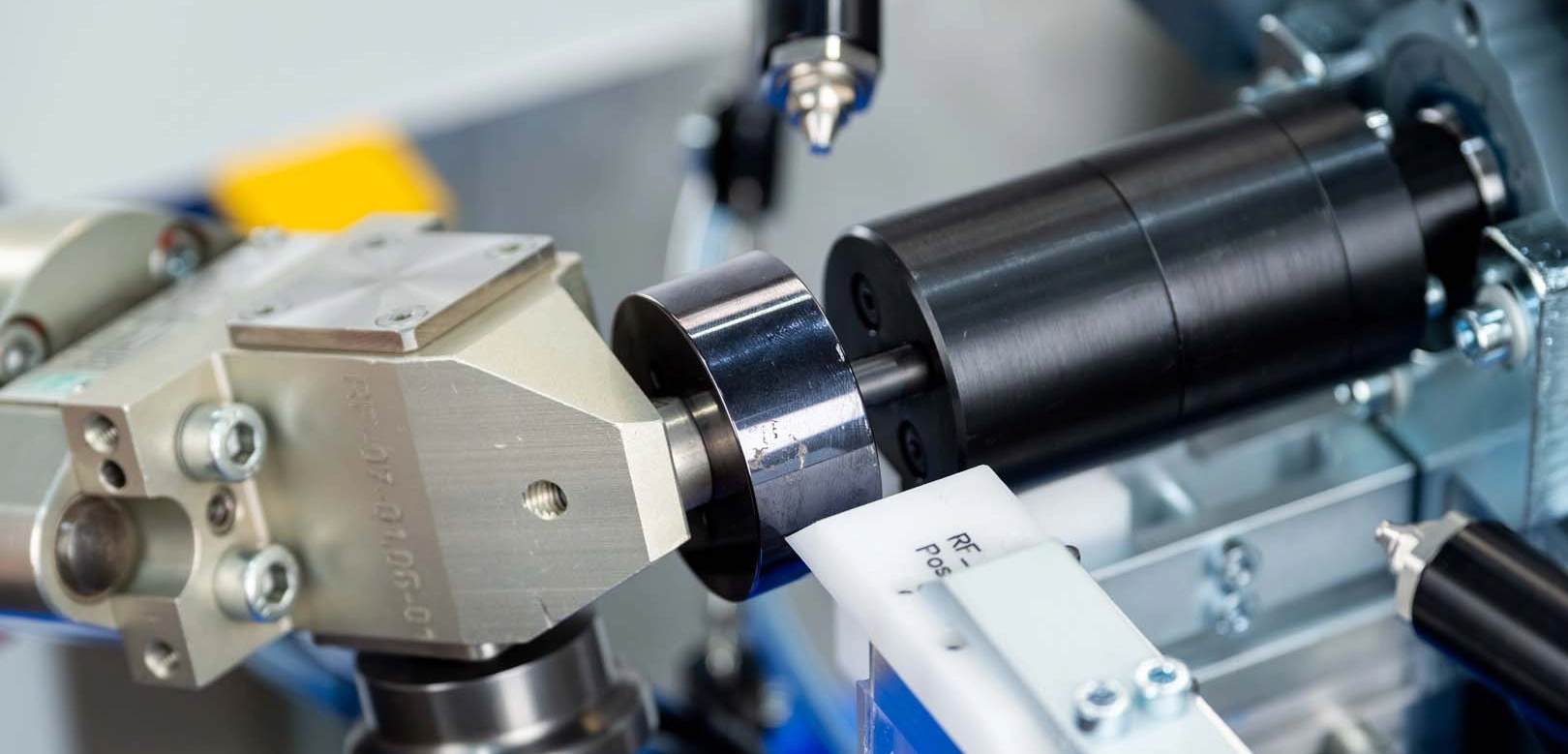

Für den Reinigungsprozess fährt der Roboter mit der Falzrolle vor das Antriebselement.
Schritt 2
An dem Antriebselement befinden sich federnde Mitnehmer zum Drehen der Falzrolle.
Schritt 3
Der Motor bringt den Mitnehmer und die Falzrolle in Rotation.
Schritt 4
Die Falzrolle wird mit einer Minimalstmenge Öl benetzt und durch einen Schaber vom Klebstoff befreit.
FFThemtec Roller Cleaner Automatische Reinigung für konstant hohe Falzqualität
Der FFThemtec Roller Cleaner wurde speziell für den Einsatz in Rollfalzprozessen der Automobilindustrie entwickelt. Während des Falzprozesses wird Klebstoff zum Korrosionsschutz aufgetragen. Tritt dieser am Ende des Falzbereichs aus, verschmutzen die Falzrollen und beeinträchtigen langfristig die Prozessqualität sowie den Wartungsaufwand.
Mit dem FFThemtec Roller Cleaner werden verschmutzte Falzrollen vollautomatisch während des laufenden Produktionsprozesses gereinigt – ohne Anlagenstillstand und ohne manuelle Eingriffe. Dadurch bleiben die Rollen dauerhaft sauber, die Falzqualität konstant hoch und ungeplante Produktionsunterbrechungen werden vermieden.
FFThemtec Roller Cleaner Spezifikationen
FFThemtec Roller Cleaner
Gewicht
Das Gewicht liegt bei 140 bis 160 kg
Umgebungstemperatur
Die Umgebungstemperatur sollte zwischen 10 - 40°C liegen
Zeitaufwand
5 Minuten je Schicht
Menge an Öl
Mit 1 Liter Öl können bis zu 3000 Rollenreinigungen durchgeführt werden.
Luftfeuchtigkeit
Es unterliegt ein breites Spektrum von 5 - 95%
Patent
DE 10 2008 060 547
