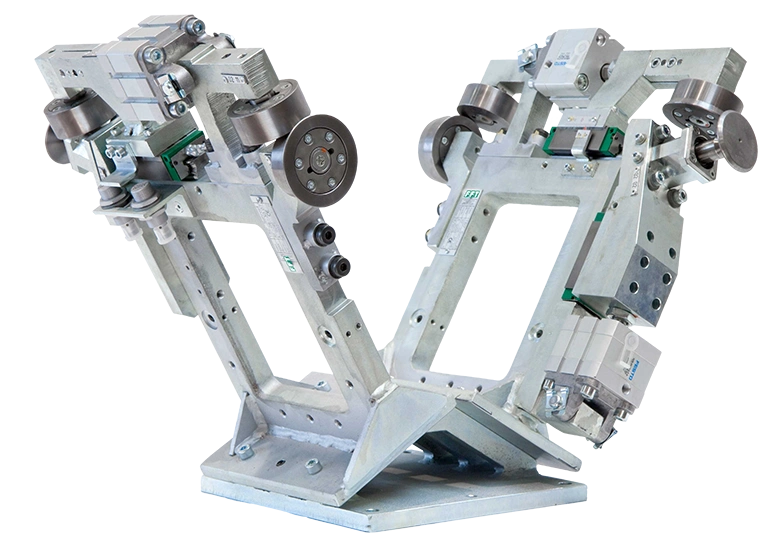

Varianten der FFThemtec 180° Ausführung für Stahlbauteile.
Beim Gegenrollfalzen werden die Falzköpfe von Robotern geführt. Diese fahren an den Blechen oder -platten entlang und biegen und falzen das Material.
Der Gegenrollfalzkopf hilft dabei, diese Schritte präzise und kontrolliert durchzuführen, um sicherzustellen, dass das Endprodukt die richtigen Dimensionen und Winkel aufweist. Es wird typischerweise bei der Herstellung von komplexen Stahlbaukonstruktionen verwendet, um Verbindungen oder Verstärkungen zu schaffen.
Der Prozess kann mehrere Schritte umfassen, um den gewünschten Winkel oder die Form zu erreichen. Für Stahlbauteile verwenden wir daher 4 Schritte.
35°
Dieser Winkel bestimmt die Ausrichtung des Blechs zu den Walzen und beeinflusst, wie das Blech in den weiteren Prozess aufgenommen wird.
80°
Der erste Biegewinkel ist der Winkel, den der Blechrand im ersten Biegeschritt erreicht, wenn er nach innen gefaltet wird. Dieser Winkel ist in der Regel kleiner als der spätere endgültige Winkel und bereitet den Blechrand für das weitere Falten vor.
135°
Der zweite Biegewinkel ist der Winkel, bei dem der Blechrand um die Walze oder den Falzkopf gebogen wird. Dieser Winkel ist der wichtigste und bestimmt die finale Form des Rollfalzes.
180°
Der Feinanpassungswinkel ist der Winkel, der in einem letzten Biegeschritt verwendet wird, um das Blech exakt und gleichmäßig zu biegen. Dieser Winkel ist oft sehr klein und wird zur Feinabstimmung der Falzgeometrie eingesetzt, um eine perfekte Kante zu gewährleisten.
Ausführung für Aluminiumbauteile.
Für Aluminiumbauteile sind beim Gegenrollenfalzen 5 statt 4 Prozesschritte notwendig, um den Falz zu erzeugen.
30°
Dieser Winkel bestimmt die Ausrichtung des Blechs zu den Walzen und beeinflusst, wie das Blech in den weiteren Prozess aufgenommen wird.
60°
Der erste Biegewinkel ist der Winkel, den der Blechrand im ersten Biegeschritt erreicht, wenn er nach innen gefaltet wird. Dieser Winkel ist in der Regel kleiner als der spätere endgültige Winkel und bereitet den Blechrand für das weitere Falten vor.
90°
Durch den zusätzlichen Falzschritt wird möglicher Rissbildung bei Aluminiumblechen vorgebeugt.
135°
Der dritte Biegewinkel ist der Winkel, bei dem der Blechrand um die Walze oder den Falzkopf gebogen wird. Dieser Winkel ist der wichtigste und bestimmt die finale Form des Rollfalzes.
180°
Der Feinanpassungswinkel ist der Winkel, der in einem letzten Biegeschritt verwendet wird, um das Blech exakt und gleichmäßig zu biegen. Dieser Winkel ist oft sehr klein und wird zur Feinabstimmung der Falzgeometrie eingesetzt, um eine perfekte Kante zu gewährleisten.
Vorteile der FFThemtec 180° Nahtloses Einfügen in ihren Produktionsprozess.
Qualität
Standardisiertes Baukastensystem
Robust und wartungsfreundlich
FFThemtec 180° Technische Spezifikationen
FFThemtec 180°
Umgebungstemperatur
Die Umgebungstemperatur sollte zwischen 10 - 40°C liegen
Gewicht
Das Gewicht liegt bei 49 kg
Luftfeuchtigkeit
Es unterliegt ein breites Spektrum von 5-95%
Falztechnik, die begeistert. Wir freuen uns, mit Ihnen in Kontakt zu treten:
Senden Sie uns Ihre Konzeptidee, Ihren Automatisierungswunsch oder eine Beschreibung Ihres Falzprozesses, bei dem wir Sie unterstützen dürfen. Wir freuen uns, Ihnen unser standardisiertes Portfolio vorzustellen, aber auch gemeinsam mit Ihnen neue Lösungen zu entwickeln.
Ihr FFThemtec Ansprechpartner:
